Тороидални машини за навиване: Ремък-Задвижване спрямо странично-Плъзгане
I.Механик на машина за навиване на тороидална сърцевинаs & Принципи на работа
Полу-автоматична машина за навиване, Тип-задвижване от ремък:
Пръстенът за съхранение (совалка/магазин) се задвижва от подсилен колан, който се увива около външния му диаметър. Въртенето се постига чрез триене между колана и пръстена.
Полу{0}}автоматична машина за навиванеСтраничен-тип приплъзване (плъзгач):

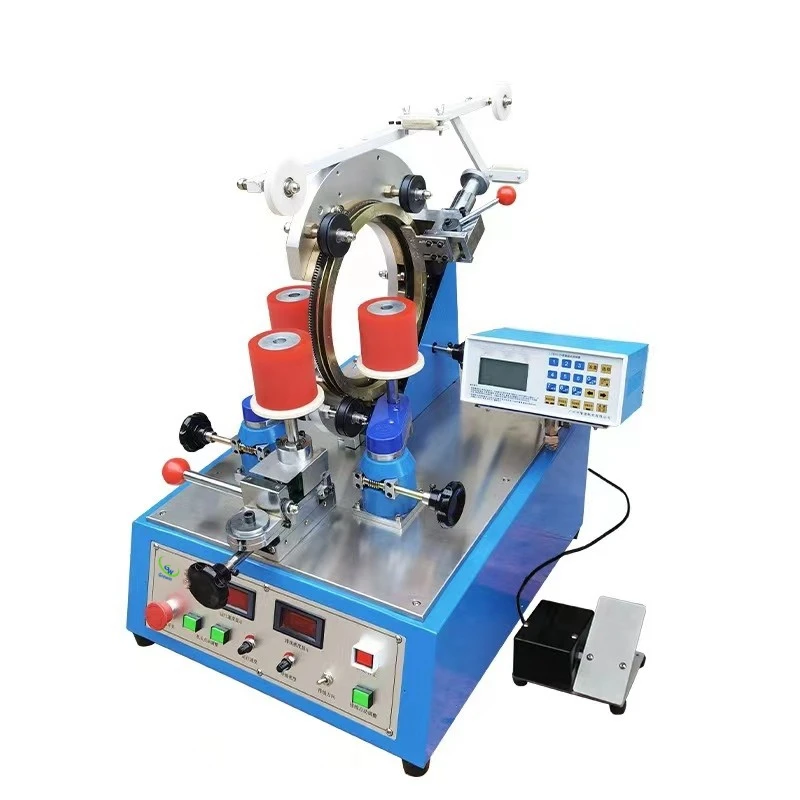

Пръстенът за съхранение често се задвижва от зъбни колела или ролки, но разполага с подвижен плъзгач (кука за совалка), който се движи по обиколката на пръстена, за да направлява жицата.
II. Механична издръжливост и компоненти на машина за навиване на тороидална сърцевина
Автоматично тороидално навиване Основни износващи се части:
Ремъчно-задвижване: Самият ремък е основният консуматив; тя може да се разтегне или да се протрие с времето.
Странично-приплъзване: Плъзгачът/куката е основната износваща се част поради постоянно високо{1}}скоростно триене върху пръстена.
Автоматично тороидално навиване Поддръжка:
Устройствата, задвижвани с-ремък, изискват периодично регулиране на напрежението, докато устройствата със странично приплъзване изискват често смазване на плъзгача.
III.Машина за навиване на тороидална сърцевинаСъвместимост на проводниците и контрол на напрежението
Диапазон на проводника:
Ремъчно-задвижване на оборудване за навиване на бобини:
Отличен за фини до средни проводници. Задвижването е по-нежно към изолацията на проводника.
Странично-приплъзванеОборудване за навиване на бобини: Създаден за тежки-задачи; това е предпочитаният избор за дебели проводници и тороиди с голям-диаметър, където се изисква голям въртящ момент.
Прецизност на опън за оборудване за навиване на бобини:
Задвижването с-ремък предлага „меко“ напрежение, идеално за деликатни ферити.
Side-Slip осигурява „твърдо“ напрежение, осигурявайки стегнати слоеве върху тежки промишлени бобини.
IV.Машина за навиване на тороидална сърцевинаПроизводителност и ефективност
Машина за навиване на трансформаторСкорост: Машините-задвижвани с ремък обикновено постигат по-високи обороти, тъй като ремъчната система е по-лека и създава по-малко вибрации при скорост.
Машина за навиване на трансформаторНива на шум: Системите с-ремъчно задвижване са значително по-тихи. Машините за странично{2}}плъзгане издават отчетлив „щракащ“ или „плъзгащ“ звук, докато плъзгачът се движи.
Машина за навиване на трансформаторСтабилност: Машините със странично-плъзгане предлагат по-добра стабилност при навиване на тежки-натоварени намотки, които могат да доведат до приплъзване на колана.
V. Машина за навиване на тороидална сърцевинаИндустриални приложения и селекция
Изберете ремъчно-задвижване за: високо-честотни трансформатори, малки сензори и прецизни телекомуникационни компоненти.
Изберете Side-Slip For: Силови трансформатори, регулатори на напрежение и големи промишлени индуктори, където диаметърът на проводника е предизвикателство.
